以下是:启闭机,平面钢闸门货真价实的图文介绍

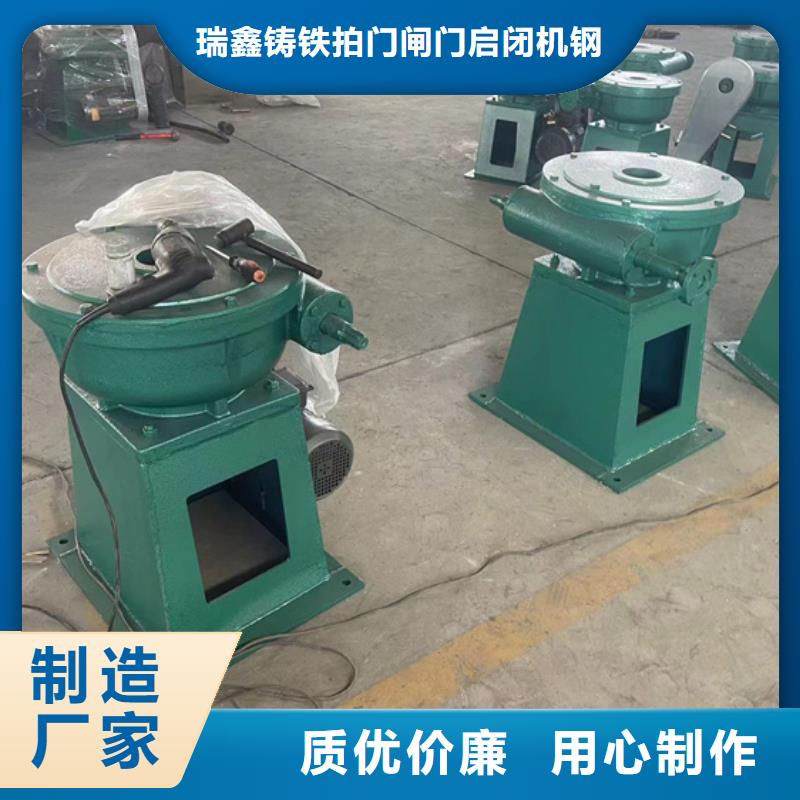

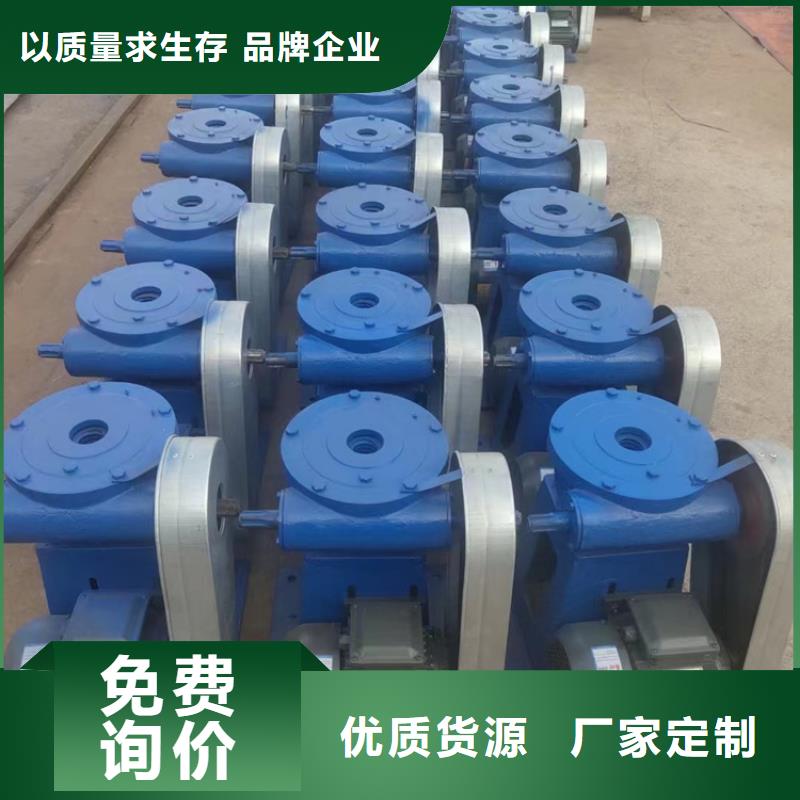

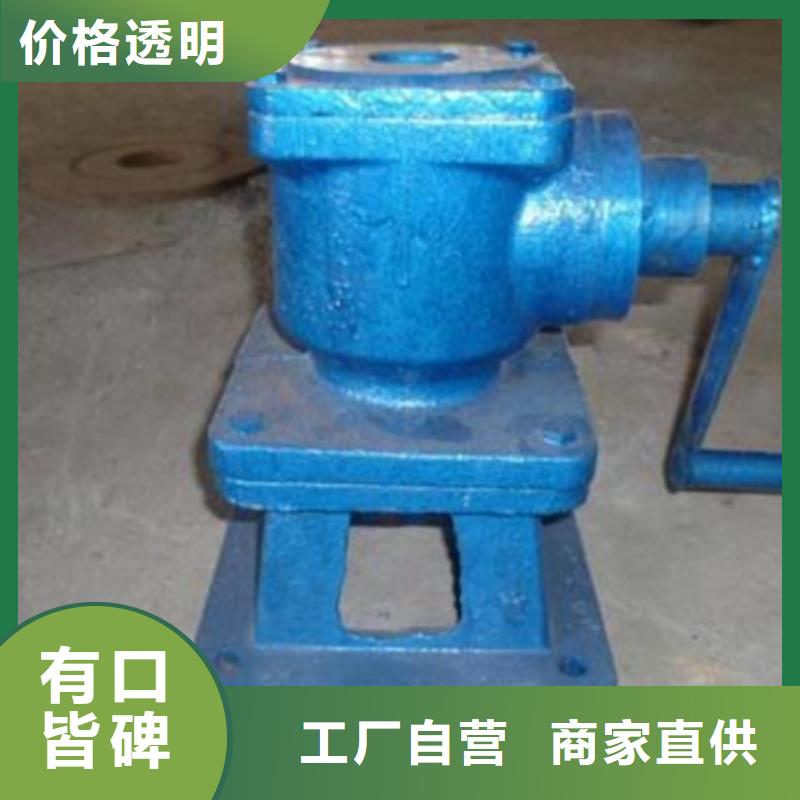

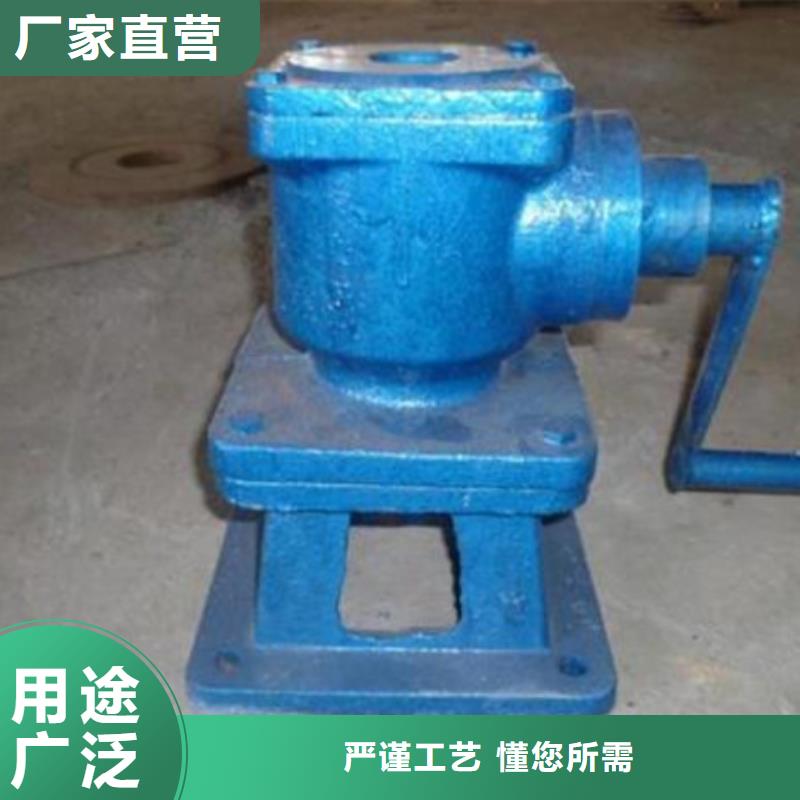

螺旋启闭机的型号配置丝杆由圆钢制成梯形螺纹，其精度应达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长度超过500mm时，应作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，应增设轴导架，轴导架由铸铁衬套管安装在多功铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。
 所有合金铸铁部件的*小厚度＞20mm。
门框、门体应按*工作水头设计，其拉伸和剪切强度的系数不应小于5，挠度不应大于构件的1/1500，导轴的拉伸、压缩和剪切强度的系数不应小于5。

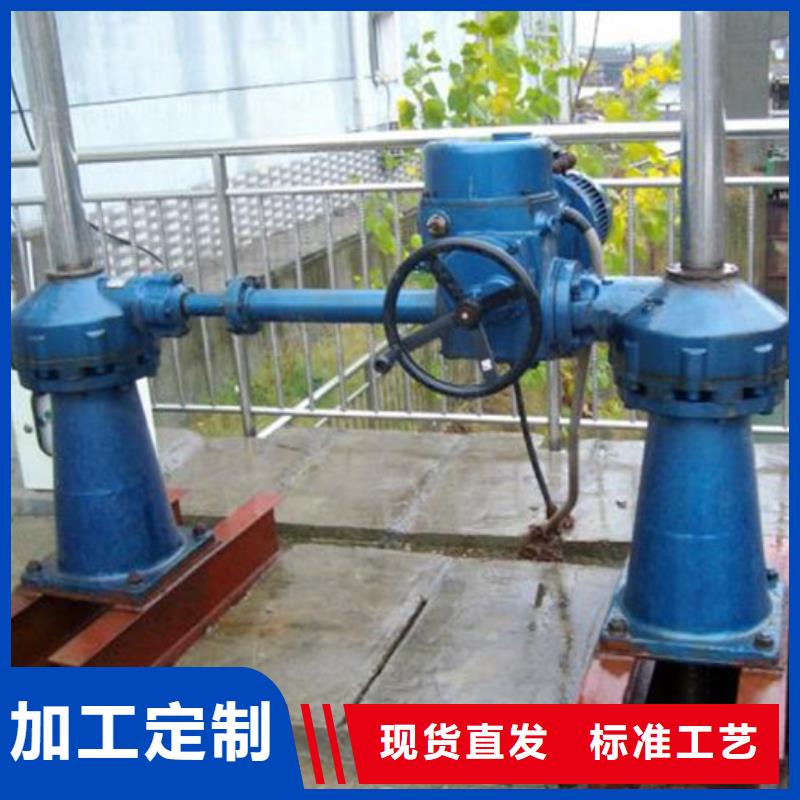

 当反向水压超过3.0m时，采用双向闸门。双向受压闸门结构主要特性： a、防止反向受压时门体与框的间隙增大，应增加上下楔块，确保门体与门框密封间隙≤0.08mm的间隙,渗漏量控制在*反向水头时渗漏量≤2.5L/m.min。 b、闸门的门体结构应考虑反向中受压时门体的承压力。 c、为加强闸门与墙体联结的牢固性，增加连接螺栓的数量。 电动启闭机采用电动装置形式，有高度显示，过力矩保护功能。 主要零部件材质 门体：镍铬合金铸铁 门框：镍铬合金铸铁 导轴：45# 楔座（楔块）：镍铬合金铸铁（ZcuSn5pb5Zn5锡铅青铜） 密封座：ZcuSn5pb5Zn5锡铅青铜 传动丝杆：QCr13不锈钢 紧固件：Q235A碳钢。




瑞鑫铸铁闸门启闭机钢闸门清污机水工机械厂(花溪区分公司)将在实践中不断的深化学习、总结、借鉴同行 液压翻板闸坝的先进技术经验，完善自身发展，制造更加完善的 液压翻板闸坝产品，以满足新老客户的需求使用。




液压式启闭机结构组成：
系统包括动力装置、控制调节装置、辅助装置等，多套启闭机可共用一个液压系统,采用柱塞泵中高压，液压系统一般设置两套液压泵，互为备用。
液压式启闭机工作过程
1、开启闸门：
二台电机得电，空载启动油泵电机延时5s后，YV1通电，系统调定压力为19MPa，压力油进入有杆腔，开启闸门，油缸无杆腔油经单向阀回到油箱。
2、关闭闸门：
二台电机得电，空载油泵电机组，延时6s后，相应电磁铁通电，开启液控单向阀的压力调为8MPa，压力油打开液控单向阀，左、右油缸有杆腔中油返回到无杆腔，不够油可由油箱供给，闸门自重关闭，必要时可在油缸无杆腔加1MPa的压力，保证闸门能正常关闭。
3、闸门同步控制。
在闸门启闭过程中，闸门开度和行纠编装置全程连续检测2根油缸的行程偏差，当偏差值≥10mm时，相应电磁铁通电，自动调整相应油缸有杆腔的进、出油量，使闸门达到同步运行，当行程偏差值超过设定值10mm时，液压系统自动停机并发出报警号。
4、闸门定位控制：
当闸门在开启悬挂时，由于液压系统的泄漏，下滑200mm时，液压启闭机能自动将闸门到原悬挂位置；如下滑200mm液压启闭机未能启动，当闸门继续下滑至300mm时，液压启闭机可以自动接通油泵另一组备用电机电源，将闸门到原悬挂位置，同时发出声光报警号。




电气设备通电试验前应认真检查全部接线并应符合图样规定，整个线路的绝缘电阻必须大于0.5MΩ才可开始通电试验。试验中各电动机和电气元件温升不应超过各自的允许值，试验应采用该机自身的电气设备。试验中若触头等元件有烧灼者，应查明原因并予以更换。 启闭机空载试验全行程应上、下升降3次。对下列电气和机械部分应进行检查和调整。 1.电气设备应无异常发热现象。 2.电动机运行应平稳，三相电流不平衡度不应超过±10%，并应测出电流值。 3.应检查和调试限位开关(包括充水平压开度接点)，开关动作应准确可靠。 4.高度指示器和荷重指示器应准确反映行程和重量、到达上下极限位置后，主令开关应能发出号并自动切断电流，使启闭机停止运转。 5.所有机械部件运转时，均不应有冲击声和其他异常声音；钢丝绳在任何部位均不得与其他部件相摩擦。 6.制动闸瓦松闸时应全部打开，间隙应符合要求，并测出松闸电流值。
